Automatyczna maszyna do pakowania w kartony

Systemy bezpieczeństwa automatycznej maszyny do pakowania folii na rolki: pokrycia i ochrona przed przeciążeniem

Systemy bezpieczeństwa automatycznej maszyny do pakowania folii na rolki: pokrycia i ochrona przed przeciążeniem

Nazwa marki:	LIKEE
Numer modelu:	LK-C500

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Shanghahi, Chiny

Orzecznictwo:

CE, SGS, ISO9001, and ISO14001

Nazwa produktu:

Automatyczna maszyna do pakowania w rolki folii

Podstawowa funkcja:

Systemy bezpieczeństwa

Funkcja bezpieczeństwa:

Zabezpieczenie przed przeciążeniem

Obowiązujący materiał:

Rolki Foliowe

Szybkość otaczania:

30 – 60 pudełek/min

Moc silnika:

Masa maszyny:

1800 kilogramów

Hałas w pracy:

< 80 dB

Opis produktu

Automatyczne systemy bezpieczeństwa maszyn do pakowania w folię: osłony i zabezpieczenie przed przeciążeniem

Przegląd produktów i główne pozycjonowanie

Maszyna do pakowania w rolki folii aluminiowej LK-C500 to wysoce zautomatyzowane, nowoczesne rozwiązanie opakowaniowe wyposażone w wiele inteligentnych systemów zabezpieczeń. Zaprojektowana specjalnie do szybkiego kartonowania małych i średnich rolek folii aluminiowej i rolek folii plastikowej, maszyna ta integruje automatyczne podawanie, składanie pudeł, ładowanie produktu, natryskiwanie kleju, zaklejanie kartonów i odrzucanie odpadów w jeden ciągły, kompaktowy proces pakowania.

Maszyna charakteryzuje się naukowo zoptymalizowaną konstrukcją, która nie tylko pozwala zaoszczędzić cenną przestrzeń na podłodze, ale także upraszcza codzienną obsługę i rutynową konserwację. W pełni wyposażony w technologię serwonapędów i inteligentny system sterowania oparty na sterowniku PLC, interfejs człowiek-maszyna (HMI) reaguje z wyjątkową czułością i precyzją. Dzięki wysokiemu stopniowi automatyzacji LK-C500 jest idealnym wyborem dla nowoczesnych producentów rolek folii plastikowej i aluminiowej, którzy chcą zwiększyć wydajność pakowania, poprawić prezentację produktu i znacznie obniżyć koszty pracy.

Zaawansowane systemy bezpieczeństwa i ochrona przed przeciążeniem

Zbudowany w oparciu o podstawową filozofię projektowania „bezpieczeństwa człowieka i maszyny oraz samoobrony sprzętu”, LK-C500 zawiera wiele warstw mechanizmów bezpieczeństwa:

Osłona ochronna typu flip-top

Opis funkcji:Nowo zaprojektowaną osłonę zabezpieczającą typu flip-top można elastycznie dostosować do wymagań produkcyjnych klienta i standardów audytu bezpieczeństwa w miejscu pracy.
Podstawowe zalety:Wykonana z przezroczystych materiałów organicznych o wysokiej wytrzymałości, pokrywa zapewnia niezakłóconą widoczność produkcji w zakresie 360°, doskonale izolując szybko poruszające się elementy mechaniczne. Pokrywa ochronna jest wyposażona w inteligentną funkcję wyłączania zasilania blokującą drzwi — po otwarciu pokrywy maszyna natychmiast się automatycznie wyłącza, co zasadniczo zapewnia bezpieczeństwo operatora. Elegancka, zintegrowana konstrukcja pokrywy emanuje nowoczesną, przemysłową estetyką.

Urządzenie zabezpieczające silnik główny przed przeciążeniem

Opis funkcji:Główny układ napędowy integruje wysoce precyzyjne mechaniczne i elektroniczne podwójne urządzenia zabezpieczające przed przeciążeniem.
Podstawowe zalety:W przypadku wystąpienia nietypowych obciążeń mechanicznych spowodowanych deformacją kartonu, zacięciem materiału lub innymi nieprzewidzianymi czynnikami podczas pakowania lub transportu, w ciągu mikrosekund aktywuje się zabezpieczenie przed przeciążeniem – automatycznie odcinając zasilanie, uruchamiając hamowanie awaryjne i jednocześnie wyświetlając powiadomienie alarmowe na ekranie dotykowym. Mechanizm ten zasadniczo zapobiega uszkodzeniom silnika i konstrukcji mechanicznej spowodowanym wymuszoną pracą w nietypowych warunkach.

Detekcja fotoelektryczna, śledzenie i automatyczne pozycjonowanie produktu

Opis funkcji:Wyposażona w fotoelektryczny system detekcji o wysokiej czułości, maszyna posiada funkcję automatycznego, precyzyjnego pozycjonowania dla produktów, które są mniejsze niż wewnętrzne wymiary pudełka lub podlegają niewielkim przesunięciom położenia.
Podstawowe zalety:System umożliwia inteligentną logikę blokowania — „bez materiału, bez podawania pudełek; bez pudełek, bez pchania produktu”. Gdy system wykryje brakujące materiały lub anomalie w położeniu na górze linii, automatycznie wstrzymuje podawanie pudełek i przepychanie produktów, a wadliwe lub puste pudełka są odrzucane na końcu linii. Maksymalizuje to oszczędności w materiałach opakowaniowych i zapewnia 100% stopień kwalifikacji gotowych produktów.

Inteligentne sterowanie i elastyczne możliwości produkcyjne

Przyjazne dla użytkownika inteligentne sterowanie:Wyposażony w precyzyjny sterownik serwo/silnika, ekran dotykowy o wysokiej czułości i programowalny system sterowania PLC, wszystkie parametry operacyjne można ustawić jednym dotknięciem. System zapewnia wizualne wyświetlanie stanu pracy w czasie rzeczywistym i autodiagnostykę alertów o błędach, dzięki czemu monitorowanie i rozwiązywanie problemów jest łatwe.
Szybka zmiana rozmiaru:Maszyna oferuje wyjątkową elastyczność i kompatybilność. W przypadku przełączania pomiędzy różnymi rozmiarami rolek lub kartonów folii aluminiowej zmiany oprzyrządowania można przeprowadzić po prostu poprzez regulację skalibrowanych pokręteł ręcznych i wykonanie drobnych lokalnych modyfikacji szablonu — nie ma potrzeby wytwarzania na zamówienie kosztownych, pełnych zestawów form. To znacznie skraca czas przestojów w przypadku producentów obsługujących wiele specyfikacji produktów.

Dane techniczne

Szybkość obudowy	30 - 60 pudełek/min
Wymagania dotyczące jakości kartonu	Biały karton o gramaturze 300 g/m² lub 400 g/m²
Zakres wymiarów kartonu (dł. × szer. × wys.)	(200-460) × (30-60) × (30-60) mm
Robocze ciśnienie powietrza	0,6 - 0,9 MPa
Zużycie powietrza	< 5 m³/h
Zasilanie	380 V, 3 fazy, 50 Hz AC
Moc silnika	5KW
Wymiary maszyny (dł. × szer. × wys.)	4100 × 1600 × 1900 mm
Masa maszyny	1800 kg
Hałas w pracy	< 80 dB

Często zadawane pytania

P1: Jaki zakres rozmiarów kartonów obsługuje LK-C500? Czy zmiana jest skomplikowana?

Odp.: Maszyna obsługuje kartony w następującym zakresie wymiarów: długość 200-460 mm, szerokość 30-60 mm, wysokość 30-60 mm. Dotyczy to zdecydowanej większości rolek folii aluminiowej i kartonów z tworzywa sztucznego dostępnych na rynku. Dzięki naszej modułowej konstrukcji zmiana rozmiaru nie wymaga wymiany całych zestawów form — wystarczy wyregulować pokrętła zgodnie ze wskaźnikami skali i dostroić kilka lokalnych mechanicznych elementów pozycjonujących. Doświadczony operator może dokonać zmiany pełnego rozmiaru w ciągu 15–20 minut.

P2: Jak ponownie uruchomić maszynę po uruchomieniu zabezpieczenia przed przeciążeniem?

Odp.: Kiedy zabezpieczenie przed przeciążeniem zostanie aktywowane z powodu zacięcia materiału lub nietypowego obciążenia, maszyna automatycznie wyłącza się bezpiecznie i wyświetla konkretny obszar usterki na ekranie dotykowym. Operator musi jedynie otworzyć pokrywę ochronną, usunąć zakleszczony materiał lub zdeformowany karton, sprawdzić, czy w części napędowej nie ma żadnych ciał obcych i zamknąć pokrywę. Następnie naciśnij przycisk „Resetowanie błędu” na ekranie dotykowym, aby ponownie uruchomić maszynę jednym dotknięciem — bez konieczności wykonywania skomplikowanej ponownej kalibracji mechanicznej. Cały proces odzyskiwania można zakończyć w ciągu 2 minut bez użycia narzędzi.

P3: Jakich specyfikacji jakości kartonu wymaga maszyna?

Odp.: Aby zapewnić wysoką skuteczność otwierania pudeł i pchania produktów, zalecamy stosowanie wysokiej jakości białego kartonu o gramaturze 300 g/m² lub 400 g/m². Linie zagięcia kartonu powinny być odpowiednio i równomiernie nacięte, a suchość kartonu powinna odpowiadać standardom branżowym (aby uniknąć deformacji na skutek wilgoci lub łamliwości na skutek nadmiernego wysuszenia). Zapewnia to, że maszyna utrzymuje wyjątkową stabilność otwierania pudełek nawet przy dużych prędkościach 30-60 pudełek na minutę.

P4: W jaki sposób system detekcji fotoelektrycznej pomaga „oszczędzać materiały opakowaniowe”?

Odp.: Urządzenie LK-C500 jest wyposażone w wiele precyzyjnych czujników fotoelektrycznych rozmieszczonych wzdłuż linii przenośnika produktów. Jeżeli na danym stanowisku nie ma żadnego produktu lub jeśli wielkość produktu jest odbiegająca od normy, system fotoelektryczny wychwytuje ten sygnał i natychmiast powiadamia sterownik PLC. W rezultacie mechanizm zasysający pudełka nie podniesie kartonu, a system natryskiwania kleju nie dozuje kleju, co skutecznie eliminuje „puste opakowania” i „zmarnowany klej w sprayu”. Maksymalizuje to oszczędności w kosztach surowców.

P5: Czy osłona zabezpieczająca jest standardowym wyposażeniem? Czy ma to wpływ na codzienną pracę?

Odp.: Osłona zabezpieczająca jest oferowana jako elastyczna opcja dostosowywania w oparciu o wymagania klienta w zakresie bezpieczeństwa (takie jak standardy certyfikacji UE CE lub krajowe audyty bezpieczeństwa EHS). Posiada konstrukcję typu flip-top, otwieraną do góry i wspomaganą sprężyną gazową, dzięki czemu jest niezwykle lekki i łatwy do otwarcia, nie zajmując miejsca w przejściu. Osłona wykonana jest z dużych paneli z materiału o wysokiej przezroczystości, dzięki czemu operator może wyraźnie obserwować każdy szczegół ruchu wewnętrznego podczas normalnej produkcji, bez konieczności otwierania pokrywy. Tym samym w żaden sposób nie zakłóca codziennej pracy czy rutynowych przeglądów.

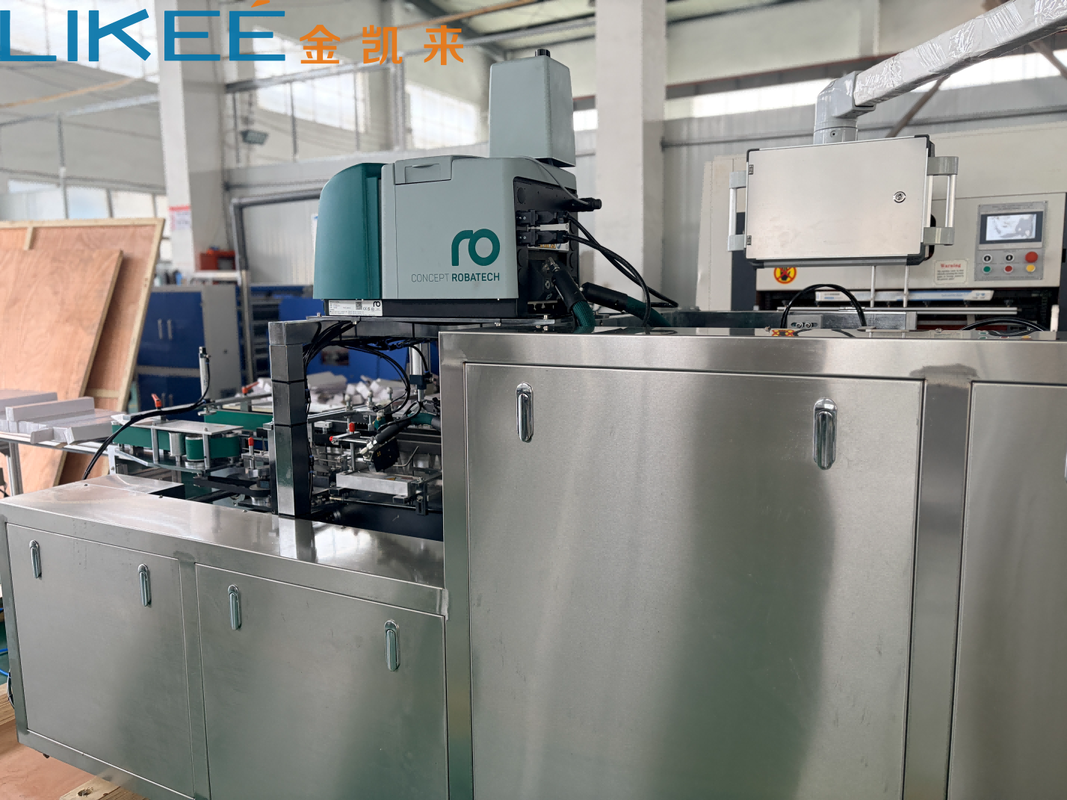

Wyświetlacz maszyny
